Mar 11, 2024 Skildu eftir skilaboð

Institute Of Semiconductors þróar GaN-undirstaða HighInstitute Of Semiconductors þróar GaN-undirstaðan háafl útfjólubláa leysigeisla með 4,6W stöðugu afli við stofuhita.

Gallíumnítríð (GaN)--efni eru þekkt sem þriðju kynslóðar hálfleiðarar, en litrófssvið þeirra nær yfir alla bylgjulengd nær-innrauða, sýnilega og útfjólubláa, og hafa mikilvæga notkun á sviði ljósrafeinda.GaN-undirstaða Útfjólubláir leysir, vegna stuttra bylgjulengda, mikillar ljóseindaorku, sterkrar dreifingar og annarra eiginleika, hafa mikilvæga notkunarmöguleika á sviði útfjólubláa steinþrykk, útfjólubláa lækningu, veirugreiningu og útfjólubláum fjarskiptum. Hins vegar, vegna þess að GaN-undirstaða UV leysir eru útbúnir á grundvelli mikillar missamræmis ólíkrar epitaxial efnistækni, eru efnisgallarnir margir, lyfjanotkun er erfið, skammtabrunnsljómunarnýtingin er lítil og tap tækisins er mikið, sem er alþjóðlegi hálfleiðarinn. leysir á sviði rannsókna á erfiðleikunum og hefur hlotið mikla athygli hér heima og erlendis.

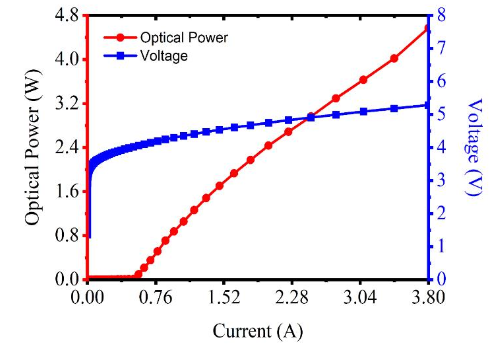

Zhao Degang, rannsakandi og Yang Jing, aðstoðarrannsakandi Institute of Semiconductor Research,Kínverska vísindaakademían(CAS) hafa í langan tíma einbeitt sér að GaN-undirstaða sjónrænum efnum og tækjum og þróað GaN-undirstaða UV-leysis árið 2016 [J. Hálfseðla. 38, 051001 (2017)], og áttaði sig á rafsprautuðu spenntum AlGaN UV leysigeislum (357,9 nm) árið 2022 [J. Hálfseðla. 43, 1 (2022)]. Hálfseðla. 43, 1 (2022)], og sama ár kom fram öflugur UV leysir með stöðugu úttaksafli upp á 3,8 W við stofuhita [Opt. Laser tækni. 156, 108574 (2022)]. Nýlega hefur teymið okkar náð mikilvægum framförum í GaN-undirstaða UV leysigeisla og komist að því að lélegir hitaeiginleikar útfjólubláa leysira eru aðallega tengdir veikri innilokun burðarefna í UV skammtabrunni og hitaeiginleikum hákrafts. UV leysir hafa verið verulega bættir með innleiðingu á nýrri uppbyggingu AlGaN skammtahindrana og annarra aðferða, og stöðugt útstreymisafl UV leysis við stofuhita hefur verið aukið enn frekar í 4,6 W, með örvunarbylgjulengd 386,8 nm. Mynd 1 sýnir örvunarróf útfjólubláa leysisins með miklum krafti og mynd 2 sýnir sjónræna aflstraumsspennu (PIV) feril UV leysisins. bylting GaN-undirstaða aflmikils UV leysis mun stuðla að staðsetningu tækisins og styðja við innlenda UV steinþrykk, útfjólubláa (UV) steinþrykk, UV leysi ogUV leysir iðnaður, sem og þróun nýrrar tækni eins og nýja uppbyggingu skammtahindrana. Innlend UV lithography, UV ráðhús, UV samskipti og önnur svið sjálfstæðrar þróunar.



Niðurstöðurnar voru birtar í Optics Letters sem „Að bæta hitaeiginleika GaN-undirra útfjólubláa leysidíóða með því að nota InGaN/AlGaN skammtabrunn“ [Optics Letters 49 1305 (2024) https: //doi.org/10.1364/OL. 5155]. Niðurstöðurnar voru birtar í Optics Letters undir heitinu „Bæta hitaeiginleika GaN-basaðra útfjólublára leysidíóða með því að nota InGaN/AlGaN skammtabrunn“ [Optics Letters 49, 1305 (2024) https://doi.org/10.1364/OL .515502 ]. Dr. Jing Yang er fyrsti höfundur og Dr. Degang Zhao er samsvarandi höfundur blaðsins. Þessi vinna var studd af nokkrum verkefnum, þar á meðal National Key Research and Development Program of China, National Natural Science Foundation of China, og Strategic Pilot Science and Technology Special Project of the Chinese Academy of Sciences.

news-433-352

news-493-349
