01
Formáli
Vegna mikillar orkuþéttleika, lágs hitainntaks og snertilausrar-eðlis hefur leysisuðutækni komið fram sem eitt af kjarnaferlunum í nútíma nákvæmni framleiðslu. Hins vegar, vandamál eins og oxun, grop og frumubrennsla-af-sem stafar af snertingu milli suðulaugarinnar og andrúmsloftsins meðan á suðuferlinu stendur-hefur hins vegar mjög vélræna eiginleika og endingartíma suðusaumanna. Sem mikilvægur miðill til að stjórna suðuumhverfinu verður val á hlífðargastegund, flæðihraða og afhendingaraðferð að vera vandlega tengt við sérstaka efniseiginleika (eins og efnahvarfsemi og hitaleiðni) og þykkt vinnustykkisins.
Laser og rafeindageislavinnsla
02
Tegundir hlífðargasa
Meginhlutverk hlífðargass er að einangra súrefni, stjórna hegðun suðulaugar og auka skilvirkni orkutengingar. Byggt á efnafræðilegum eiginleikum þeirra er hægt að flokka hlífðarlofttegundir í stórum dráttum í óvirkar lofttegundir (eins og argon og helíum) og virkar lofttegundir (eins og nitur og koltvísýringur). Óvirkar lofttegundir búa yfir miklum efnafræðilegum stöðugleika, sem kemur í veg fyrir oxun á suðulauginni; Hins vegar getur verulegur munur á hitaeðlisfræðilegum eiginleikum þeirra haft mikil áhrif á suðuútkomuna. Til dæmis hefur argon (Ar) mikinn þéttleika (1.784 kg/m³), sem gerir það kleift að mynda stöðugt hlífðarteppi yfir suðulaugina; öfugt, lág hitaleiðni hans (0,0177 W/m·K) leiðir til hægari kælingu suðulaugar og grynnri dýpt. Aftur á móti sýnir helíum (He) varmaleiðni um það bil átta sinnum meiri en argon (0,1513 W/m·K), sem flýtir fyrir kælingu suðulaugar og eykur skarpskyggni; hins vegar, lítill þéttleiki hans (0,1785 kg/m³) gerir það að verkum að það er viðkvæmt fyrir hraðri dreifingu, sem krefst meiri flæðishraða til að viðhalda skilvirkri vörn. Virkar lofttegundir-eins og köfnunarefni (N₂)-geta, í ákveðnum forritum, aukið styrk suðusauma með styrkingu á fastri-lausn; Hins vegar getur óhófleg notkun þeirra leitt til gropleika eða útfellingar brothættra fasa. Til dæmis, þegar tvíhliða ryðfríu stáli er soðið, getur upplausn köfnunarefnis í suðulaugina truflað ferrít-austenítfasajafnvægið, sem leiðir til minnkunar á tæringarþoli.

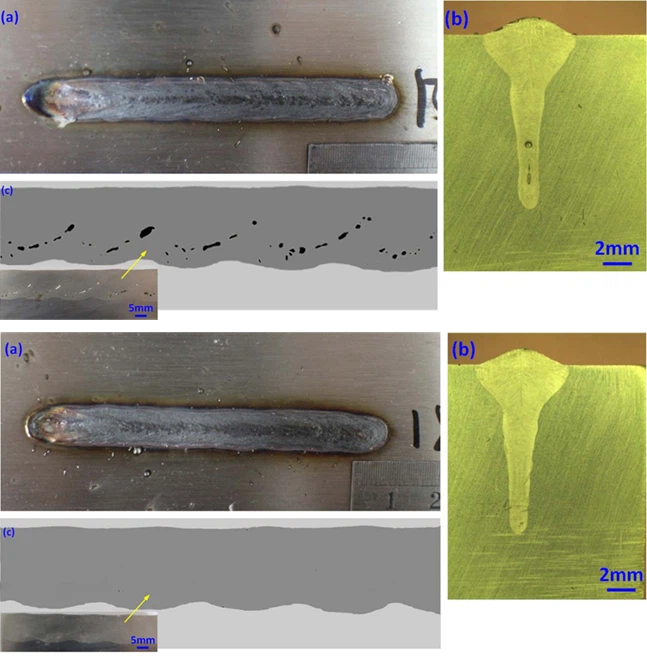

Frá sjónarhóli vinnsluaðferða dregur há jónunarorka helíums (24,6 eV) niður plasmahlífðaráhrifin og eykur frásog leysirorku og eykur þar með skarpskyggni. Aftur á móti hefur lítil jónunarorka argon (15,8 eV) tilhneigingu til að mynda plasmastökk, sem krefst þess að nota tækni eins og fókusleysi eða púlsmótun til að draga úr truflunum. Ennfremur geta efnahvörf milli virkra hlífðarlofttegunda og bráðnu laugarinnar-svo sem myndun nítríða með hvarfi köfnunarefnis við króm í stáli- breytt samsetningu suðu; þess vegna verður val á hlífðargasi að fara fram með varúð, að teknu tilliti til sérstakra efniseiginleika.
**Dæmi um efnisnotkun:**
• **Stál:** Við suðu á þunnum plötum (<3 mm), argon ensures a high-quality surface finish; for instance, the oxide layer thickness on a weld in 1.5 mm low-carbon steel is merely 0.5 μm. For thick plates (>10 mm), þó þarf smá viðbót af helíum (He) til að auka skarpskyggni.
• **Ryðfrítt stál:** Argon hlífðarvörn kemur í veg fyrir eyðingu á króminnihaldi (Cr); í suðu á 3 mm þykkt 304 ryðfríu stáli nær Cr innihald 18,2% (nálægt 18,5% grunnmálms). Tvíhliða ryðfríu stáli þarf aftur á móti Ar-N₂ blöndu (með N₂ minna en eða jafnt og 5%) til að viðhalda jafnvægi í fasahlutfalli. Rannsóknir benda til þess að þegar 8 mm þykkt 2205 tvíhliða ryðfríu stáli er soðið með Ar-2%N₂ blöndu, jafnast ferrít-til-austenítfasahlutfallið við 48:52, sem gefur togstyrk upp á 780 MPa hærra en það sem næst með pure skjöld (720 MPa).
• **Álblöndur:** *Þunnar plötur (<3 mm):* The high reflectivity of aluminum alloys results in low energy absorption; helium, with its high ionization energy (24.6 eV), helps stabilize the plasma. Research shows that when welding 2 mm thick 6061 aluminum alloy under helium shielding, the penetration depth reaches 1.8 mm-a 25% increase compared to argon shielding-while porosity remains below 1%. *Thick Plates (>5 mm):* Að suðu þykkar álplötur krefst mikils orkuinntaks; helíum-argonblanda (He:Ar=3:1) býður upp á jafnvægi á milli þess að ná nægilegri skarpskyggni og stjórna kostnaði. Til dæmis, þegar 8 mm þykkar 5083 plötur eru soðnar, leiðir hlífðarvörn með þessari blöndu til 6,2 mm ídýptar-sem er 35% framför á hreinu argon-samhliða því að suðukostnaður lækkar um 20%.
