01 Inngangur í pappír
Í þessari rannsókn er kafað í afgerandi áhrif suðuhornsins, lykilferlisbreytu, á suðugæði við leysir-MAG blendingssuðu úr 14 mm þykku AH36 há-styrktu skipsplötustáli. Hefðbundin suðutækni stendur frammi fyrir áskorunum eins og of stórum hita-svæðum, suðuaflögun og erfiðleikum við að stjórna örbyggingunni þegar um er að ræða þykk plötuefni. Laser-MAG blendingssuðutæknin, með samverkandi verkun leysis og ljósboga, getur á áhrifaríkan hátt bætt suðugæði, sérstaklega eftir útbreiðslu há-aflleysis, sem sýnir mikla möguleika í skilvirkri þykkplötusuðu. Þrátt fyrir að leysir-stýrða stillingin hafi kosti fram yfir boga-stýrða stillingu, eins og dýpri skarpskyggni og stöðugleika í boga, í þykkri plötusuðu, geta óviðeigandi ferlibreytur (td suðuhorn) samt leitt til galla eins og skvettu, hruns og bakhöggs. Minniháttar breytingar á suðuhorninu geta haft veruleg áhrif á kraftmikla hegðun bráðnu laugarinnar, skráargatsstöðugleika og endanlega suðumyndunargæði.
Þess vegna beinist þessi rannsókn að breytileika suðuhorna, með því að nota háhraðaljósmyndun og "samloku" aðferðina til að fylgjast með kraftmikilli hegðun bráðnu laugarinnar og skráargatsins í rauntíma, ásamt rafmerkjagreiningu, sem miðar að því að sýna kerfisbundið áhrif mismunandi suðuhorna á suðumyndun, flæði bráðna laugar, hegðun steypunnar og galla (e. leiðbeiningar til að fínstilla há-afl leysir-MAG blendinga suðuferli.

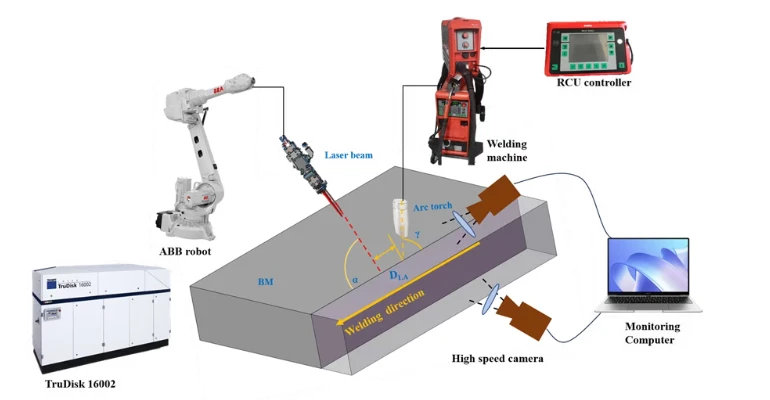

Mynd 02 sýnir að fastar breytur fyrir suðuferlið eru: leysirafl 10,5kW, suðuhraði 1,8m/mín., vírveitingarhraði 12m/mín., með forstilltu skaftbili 0,5mm. Við suðu samanstendur hlífðargasið sem notað er af 80% Ar og 20% CO2, með rennsli 15L/mín. Mynd 1 sýnir skýringarmynd af suðuferlinu. Tilraunin breytir fyrst og fremst horninu á milli leysisins og suðustefnunnar, hannar fjögur horn fyrirkomulag, skilgreinir hornið á milli leysisins og suðustefnunnar sem , og hornið milli bogans og leysisins sem , með suðuhitagjafahornin stillt eins og sýnt er á mynd 2.
Mynd 3 sýnir stórsæja formgerð og samsvarandi þversniðsformgerð leysir-MAG samsettra suða við mismunandi suðuhorn. Þegar suðuhornið er 75 gráður eru gæði suðumyndunar léleg, þar sem framhlið suðunnar sýnir reglubundið breitt-þröngt-britt tannmynstur, en bakhliðin hefur litla og samfellda hnúka. Þegar suðuhornið eykst í 82,5 gráður eru suðumyndunargæði ákjósanleg, með fullri framhlið og samfelldu baki án hnúka, sem sýnir dæmigerða bikarform. Að auka suðuhornið enn frekar í 88,75 gráður leiðir til ósamfelldrar hruns að hluta á framhlið suðunnar, með nokkrum litlum hnúkum á bakhliðinni. Þegar suðuhornið nær 97,5 gráðum sýnir framhlið suðunnar reglubundið íhvolfur-fyrirbæri með ójafnri fyllingu, en stærri hnúkar myndast á bakhliðinni.

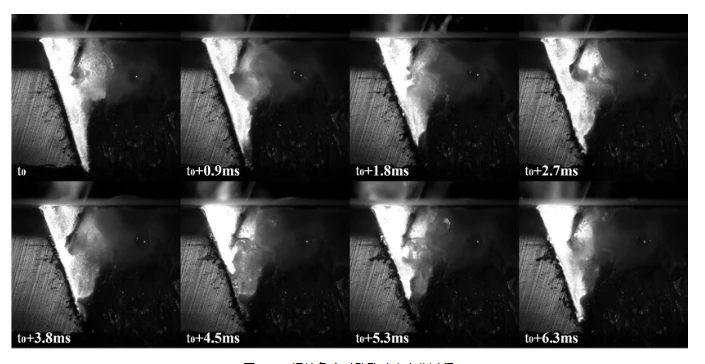

Byggt á endurbættri 'samloku' aðferðinni var háhraðamyndavél notuð til að fylgjast með kraftmikilli hegðun leysir-MAG blendingssuðu skráargatsins í rauntíma frá hlið. Við suðuhorn upp á 75 gráður sýndi skráargatið reglubundið kraftmikið ferli, sem einkenndist af því að opnast aftur og loka í gang. Vöxtur, losun og umbreyting dropa hafði áhrif á hegðun skráargatsins.
