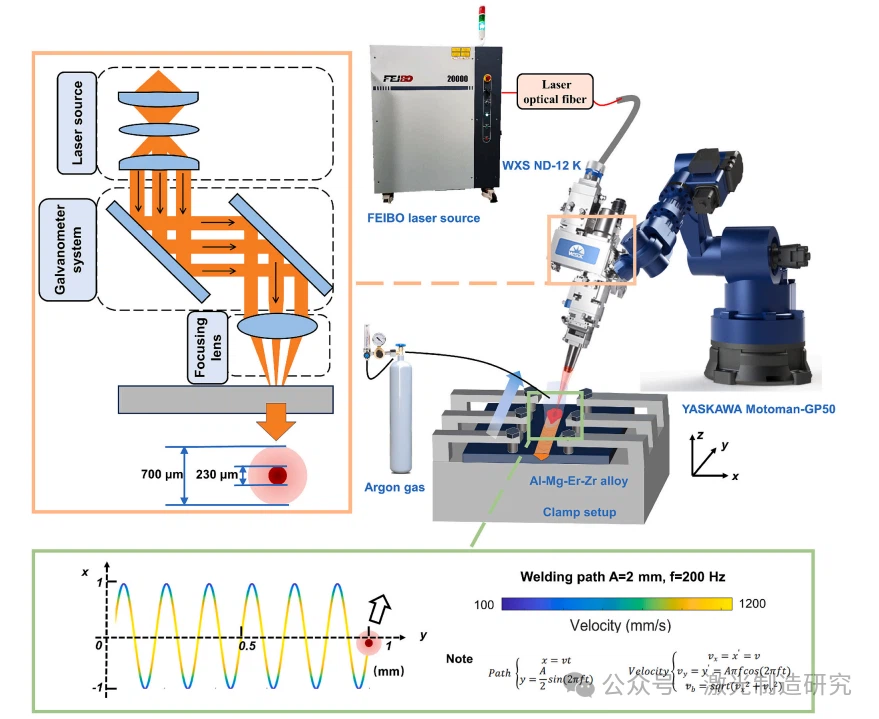

Al-Mg-Er-Zr málmblöndur, sem einkennast af yfirburða styrk og hitastöðugleika, eru mjög efnileg efni sem hægt er að nota fyrir skipasmíðaiðnaðinn. Hins vegar, þegar notaðar eru-afkastamiklar leysisuðutækni til að sameina þetta efni, hafa óblandaðar Al₃(Er,Zr) styrkjandi agnir tilhneigingu til að aðskiljast innan suðusaumsins; samtímis myndast ósamfelld svæði af fínum jafnásum kornum og súlulaga kornum, sem leiðir til minnkunar á styrkleika liðanna. Til að takast á við vandamálið um aðskilnað botnfalls og ná fram fullkomlega jafnása suðuörbyggingu, notar þessi rannsókn leysisuðutækni sem býður upp á þverskönnun, stillanlegan hringlaga geisla blett. Hrærið í bráðnu lauginni flytur óbræddu Al₃(Er,Zr) agnirnar frá bræðslulínunni í átt að suðumiðstöðinni, en jafnari hitadreifing hindrar samtímis súlulaga kornavöxt. Að lokum, einsleit dreifing Al₃(Er,Zr) agna, sem virkar í samvirkni við aukna undirkælingu í bráðnu lauginni, hreinsar örbygginguna á áhrifaríkan hátt. Soðnu samskeytin sem myndast sýna framúrskarandi vélrænni eiginleika og ná togstyrk upp á 389 ± 1 MPa-sem jafngildir 93,3% af styrk grunnmálms.
Helstu niðurstöður: Með því að beita þverskips-skanna hringlaga-blettleysissuðutækni tókst með þessari rannsókn samverkandi stjórnun á bæði örbyggingu og vélrænni styrk Al-6Mg-0.1Er-0.1Zr samskeyti. Helstu niðurstöður eru sem hér segir: (1) Í hefðbundinni leysisuðu leiðir aðskilnaður ósamrænna Al₃(Er,Zr) agna innan lághita lagskiptu flæðissvæðisins, sem virkar sem ólíkir kjarnamyndunarstaðir, til myndunar fíns jafnaxaðs kornasvæðis innan suðusaumsins; öfugt, skortur slíkra agna í miðju suðunnar leiðir til myndunar grófrar súlulaga kornabyggingar.
(2) Með því að beita skanna hringlaga leysibletttækni náðist samræmd dreifing Al₃(Er,Zr) agna innan suðumálmsins. Kröftug hreyfing skráargatsins stuðlaði að flæði bræðslulaugar og færði þar með aðgreindar agnir í átt að miðju suðunnar. Sambland af samræmdri dreifingu agna og stækkaðs undirkælingarsvæðis auðveldaði sameiginlega að betrumbæta suðumálminn í fullkomlega jafnáxla kornabyggingu. (3) Með því að njóta góðs af áhrifum fíns-kornastyrkingar og úrkomustyrkingar sýndi ákjósanlegur liður framúrskarandi vélrænni eiginleika og náði togstyrk upp á 389 ± 1 MPa-sem jafngildir 93,3% af styrk grunnmálmsins.
